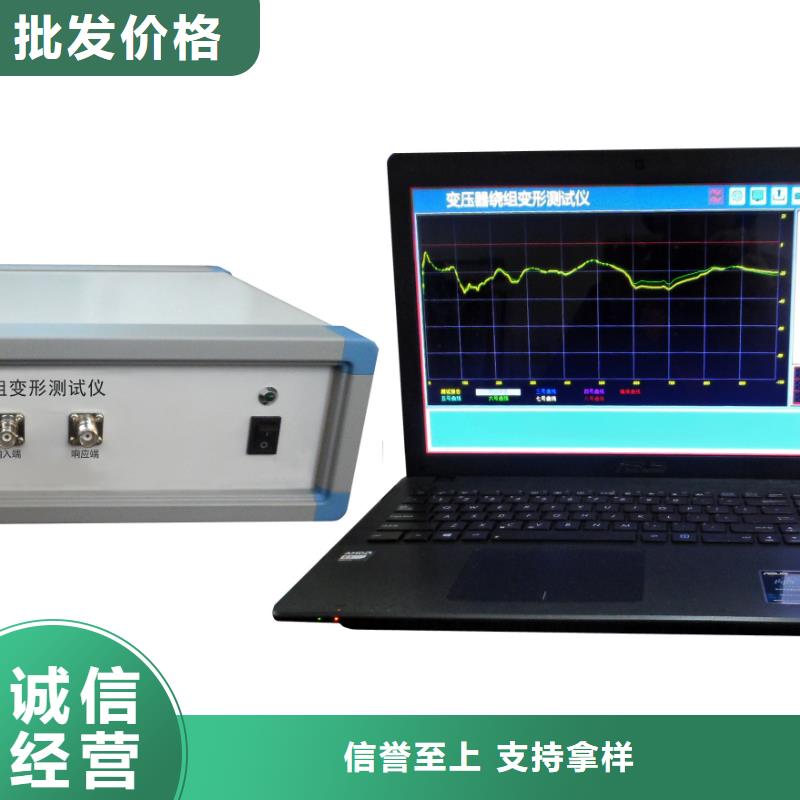

宁夏变压器绕组变形测试仪曲线坐标系居中的坐标系为曲线坐标系，X轴为频率，Y轴为分贝，历史曲线和测量曲线都在此坐标系中显示，具体可操作功能介绍见软件测试流程。12.5设置在未开始测量前可以设置测量的结束频率和频率步长，结束频率的范围为600k～2000k Hz，频率步长可选择1kHz、0.5kHz和0.25kHz,在选择0.25kHz和0.5kHz的频率步长的时候，结束频率不能大于1000k Hz。也可以选择对数分布，此时结束频率只能为1000k Hz。12.6曲线数据文件分析管理窗口以上介绍后的其他窗口都属于曲线数据文件分析管理窗口，具体操作功能介绍见软件测试流程。12.7工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。十三、频响法PC测试软件使用流程13.1 USB驱动安 .1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。13.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。13.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。13.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。

宁夏变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
